中视蓝集 langi 产品主要特性:
1:最大传输距离1000M
2:10个无线频道可供自由选择。
3:无延时无压缩。
4:支持1对多传输模式,多部RX可同时接收一台TX视频信号。
5:拥有标准的视频接口无需额外购线。
6:宽电压输入(9-18VDC)。
7:操作简单,携带方便。
蓝集SH1000M 由一部发射机TX和一部接收机RX组成

功能介绍

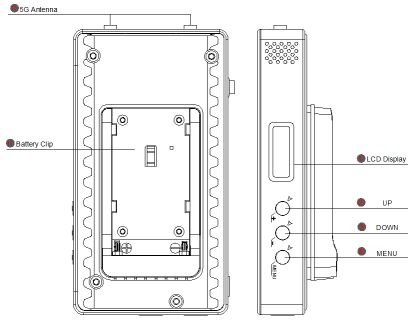

发射机接口和按键


|
项目 |
名称 |
描述 |
|
1 |
OLED显示屏 |
显示设备工作状态 |
|
2 |
UP 按钮 |
频道“+” |
|
3 |
DOWN 按钮 |
频道“-” |
|
4 |
MENU 按钮 |
解锁和确定选择 |
|
5 |
电源开/关 |
打开或关闭电源 |
|
6 |
SDI IN |
SDI视频源输入接口 |
|
7 |
SDI OUT |
SDI视频输出接口 |
|
8 |
HDMI IN |
HDMI 视频源输入接口 |
|
9 |
直流电源进(Lemon) |
支持9-18V |
|
10 |
天线连接头 |
固定天线 |
|
11 |
电池扣板 |
适用于970/550电池 |
接收端接口和按键


|
项目 |
名称 |
描述 |
|
1 |
5.8G天线 |
无线图像传输 |
|
2 |
显示屏 |
显示菜单等功能 |
|
3 |
MENU |
菜单和确认键 |
|
4 |
左按钮 |
频道选择 |
|
5 |
右按钮 |
频道选择 |
|
6 |
V+/UP 按钮 |
音量+ |
|
7 |
V-/DOWN 按钮 |
音量- |
|
8 |
外部供电接口 |
外部电池供电接口 |
|
9 |
HDMI OUT |
HDMI视频接口 |
|
10 |
双SDI OUT |
SDI视频输出接口 |
|
11 |
直流电进(Lemon) |
支持9-18V |
|
12 |
电池插槽 |
默认V型扣板 |
|
13 |
电源开关 |
打开/关闭电源 |
频道设置
发射端和接收端频道必须设置成相同频道( 我们的产品拥有 10 个频道 (0~9) )
3.1.TX 频道设置方法
Step1: 按下电源开关启动TX.
Step2: 长按发射端 “MENU” 键 至显示解锁松开
.
Step3: 点击”+”或“-” 键进行频道选择 , 然后点击 “MENU” 键确
认.
Step4: 发射端频道设置成功.
3.2.RX 频道设置方法
Step1:启动接收端。
Step2:长按接收端“MENU” 键至显示解锁松开
.
Step3:使用“<<“ 或 ”>>”键进行频道选择,然后点击 “MENU” 键
确认.
Step4:接收端频道设置成功.
故障排除
在确认下列问题之前, 请先确认所有设备供正常供电, 包括视频源, 显示器, TX, RX, 并且它们都正常连接.
|
无画面 |
1. 查看TX屏是否显示“video”字样,如果没有请检查视频源。 2. 查看接入点和线材是否破损,确认各接入点正常连接。 3. 从TX环出视频确认视频源是否正常。 4. 确保TX与RX在有效传输范围内,尝试靠近彼此。 5. 确认视频格式是否支持。 |
|
屏幕不显示 |
1. 检查供电正常电压在 9-18VDC. 2. 更换另一种供电方式 |
|
有图无声 |
1. 检查是否支持该音频格式 |
|
视频质量较差 |
1. 检查视频源是否正常? 尝试将视频源直接接入显示器查看问题是否消失。 2. 尝试更换视频连接线材。 3. 检查TX和RX是否在有效传输范围内,试着使相互靠近。 |
|
音频质量较差或没有 |
1. 检查是否支持该音频格式。 2. 尝试重启输入的音频源。 3. 周围50CM内是否存在较强 5.8 GHz干扰 RX? |
|
其它 |
1. 尝试重启TX 和RX. |
